Такелажные точки
Lifting Points

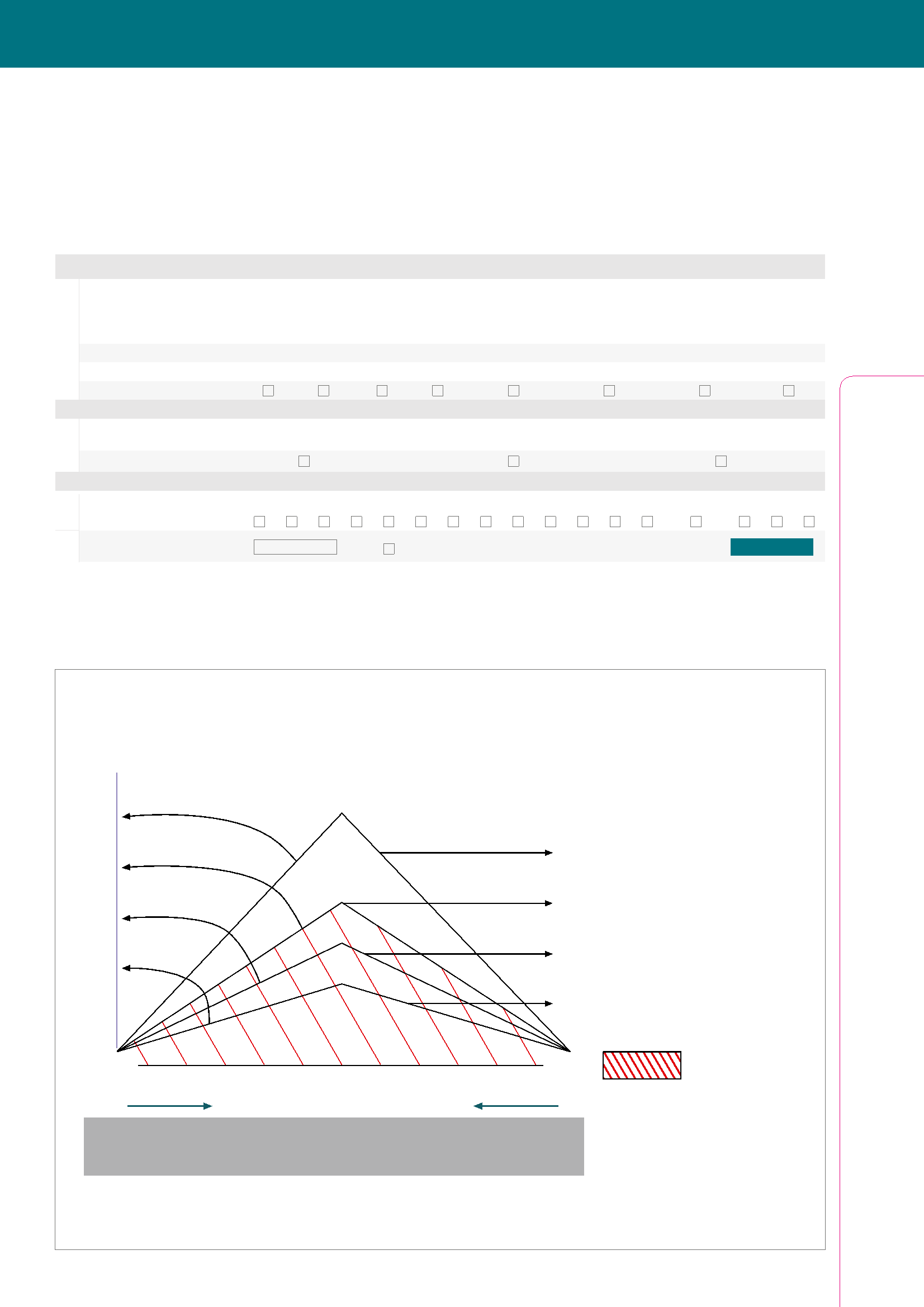

Расчет для выбора подходящей такелажной точки
Calculation of lifting points
С помощью нашего интернет-портала вы всего за 5 шагов
With the help of our internet website, you can find the required
выберите подходящую такелажную точку (www.jdt.de).
attachment point in just 5 steps. (www.jdt.de). Download as
Возможно скачивание в виде 3D-файлов.
3D-Files possible.
Резьбовые такелажные точки | bolt-on
Выберите нужный вид крепления | Please choose kind of attachment
1
Вид крепления | kind of attachment
Такелажные точки | lifting points
1
1
2
2
2
2
3 или 4
3 или 4
Угол наклона | inclination angle
0°
90°
0°
90°
0–45°
45–60°
0–45°
45–60°
выбрать здесь | choose here
Укажите возможную температуру эксплуатации | Please choose the temperature range
2
выбрать здесь | choose here
от –40° до +200°
from -40° to +200°
100 % WLL
выше 200° до 300°
over 200° to 300°
90% WLL
выше 300° до 400°
over 300° to 400°
75% WLL
Выберите нужную резьбу. Это необходимо, если масса неизвестна | Here you may choose the requested thread, this is necessary, if the weight is unknown
3
выбрать здесь | choose here
M10
M12
M14
M16
M20
M24
M27
M30
M36
M42
M45
M48
M56
M64
M72
M80
M90
4
Масса груза, подлежащего транспортировке
weight to carry
т
Масса неизвестна | weight unknow
5
Нажмите
Click here
дальше | next
Нагрузка на ветвь цепи и на такелажную точку в зависимости
Stress in chain length and attachment point in dependence
от угла наклона (груз 10 т).
of inclination angle (load 10t).
Угол наклона >ß<
inclination angle >ß<
Вес груза в отдельной ветви
Данная нагрузка также действует
на такелажную точку.
weight of load in a single leg
this load is also acting
45°
on the attachment point.
60°
7 т
75°
10 т
85°
20 т
60 т
Сила натяжения
prestressing force
Сила натяжения
prestressing force
Запрещенная зона
not permissible area
10 т
