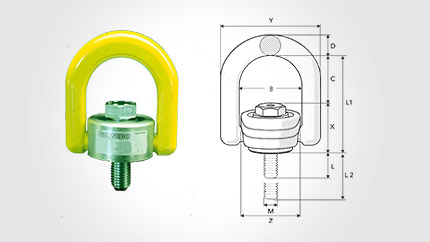

Поворачиваемая рым-петля (поворотная) RLP — резьба в дюймах
RLP имеет разборное D-образное кольцо, позволяющее устанавливать круглую стропу, Звено или крюк непосредственно на точку подъема. Разборка RLP — это легкий поворот D-образного кольца, инструменты не требуются.
Длинный болт (ы) поставляется с гайкой и шайбой. Вес рассчитывается по стандартной болт (ы) Длина.
Болт, гайка и шайба в соответствии с: ISO 898-1 Класс 10.9
Зап.части — болты стандартной длины и длинной длины доступны как Зап.части.
Ссылка на Предел рабочей нагрузки
Ссылка на Инструкция пользователя
Запас прочности 4: 1
| Арт. | Код | В | С | D | L | L2 | L1 | Икс | Y | Z | М дюйм | Вес, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Z101808 | RLP- 5/16 «-18 размеры в дюймах | 42 | 35 | 12 | 16 | 62 | 27 | 64 | Г ?? 40 | 5/16″ | 0,307 | |
| Z101810 | RLP- 3/8 «-16 размеры в дюймах | 42 | 35 | 12 | 16 | 62 | 27 | 64 | Г ?? 40 | 3/8″ | 0,311 | |
| Z101812 | RLP- 1/2 «-13 размеры в дюймах | 57 | 46 | 19 | 25 | 88 | 42 | 91 | Г ?? 54 | 1/2″ | 0,978 | |
| Z101816 | RLP- 5/8 «-11 размеры в дюймах | 57 | 46 | 19 | 25 | 88 | 42 | 91 | Г ?? 54 | 5/8″ | 0,996 | |
| Z101820 | RLP- 3/4 «-10 размеры в дюймах | 83 | 55 | 28 | 36 | 110 | 55 | 133 | Г ?? 80 | 3/4″ | 2,841 | |
| Z101821 | RLP- 7/8 «-9 размеры в дюймах | 83 | 55 | 28 | 36 | 110 | 55 | 133 | Г ?? 80 | 7/8″ | 2,876 | |
| Z101824 | RLP- 1 «-8 размеры в дюймах | 83 | 55 | 28 | 36 | 110 | 55 | 133 | Г ?? 80 | 1″ | 2,916 | |
| Z101830 | RLP-1 1/4 «-7 размеры в дюймах | 114 | 70 | 34 | 58 | 148 | 78 | 182 | Г ?? 111 | 1 1/4 « | 7,108 | |
| Z101836 | RLP-1 1/2 «-6 размеры в дюймах | 114 | 70 | 34 | 58 | 148 | 78 | 182 | Г ?? 111 | 1 1/2 « | 7,3 | |
| Z101842 | RLP-1 3/4 «-5 размеры в дюймах | 149 | 91 | 40,4 | 81 | 190 | 99 | 229 | Г ?? 142 | 1 3/4 « | 14,371 | |
| Z101848 | РЛП-2 «-4.5 размеры в дюймах | 149 | 91 | 40,4 | 81 | 190 | 99 | 229 | Г ?? 142 | 2″ | 14,7 | |
| — | ||||||||||||
| Z1018080L | RLP- 5/16 «-18 размеры в дюймах LB | 42 | 35 | 12 | 101 | 62 | 27 | 64 | Г ?? 40 | 5/16″ | 0,347 | |
| Z1018100L | RLP- 3/8 «-16 размеры в дюймах LB | 42 | 35 | 12 | 101 | 62 | 27 | 64 | Г ?? 40 | 3/8″ | 0,442 | |
| Z1018120L | RLP- 1/2 «-13 размеры в дюймах LB | 57 | 46 | 19 | 120 | 88 | 42 | 91 | Г ?? 54 | 1/2″ | 1,1 | |
| Z1018160L | RLP- 5/8 «-11 размеры в дюймах LB | 57 | 46 | 19 | 160 | 88 | 42 | 91 | Г ?? 54 | 5/8″ | 1,256 | |
| Z1018200L | RLP- 3/4 «-10 размеры в дюймах LB | 83 | 55 | 28 | 200 | 110 | 55 | 133 | Г ?? 80 | 3/4″ | 3,2 | |
| Z1018210L | RLP- 7/8 «-9 размеры в дюймах LB | 83 | 55 | 28 | 240 | 110 | 55 | 133 | Г ?? 80 | 7/8″ | 3,494 | |
| Z1018240L | RLP- 1 «-8 размеры в дюймах LB | 83 | 55 | 28 | 240 | 110 | 55 | 133 | Г ?? 80 | 1″ | 3,918 | |
| Z1018300L | RLP-1 1/4 «-7 размеры в дюймах LB | 114 | 70 | 34 | 300 | 148 | 78 | 182 | Г ?? 111 | 1 1/4 « | 8,693 | |
| Z1018360L | RLP-1 1/2 «-6 размеры в дюймах LB | 114 | 70 | 34 | 300 | 148 | 78 | 182 | Г ?? 111 | 1 1/2 « | 10,074 | |
| Z1018420L | RLP-1 3/4 «-5 размеры в дюймах LB | 149 | 91 | 40,4 | 301 | 190 | 99 | 229 | Г ?? 142 | 1 3/4 « | 18,013 | |
| Z1018480L | RLP-2 «-4.5 размеры в дюймах LB | 149 | 91 | 40,4 | 301 | 190 | 99 | 229 | Г ?? 142 | 2″ | 19,65 |
