Полярное (оффшор) Звено M
DNV 2.7-1 и DNV 2.7-3 одобренный тип
Расчетная температура -40 ° С
Для максимального рейтинга контейнера и больше информации о диапазоне Звено,
увидеть наш Leaflet Arctic Звенья.
Ссылка на Арктику Звено Анимация. (2015)
WLL соответствует стандарту (там) DNV 2.7-1, EN1677-4 (SF 5: 1) и
A-952 / A952M — ASME B30.26 (SF 5: 1).

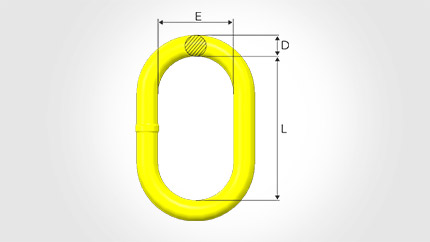

Все размеры предоставляются в мм ..
| Арт. | Код | Рабочая нагрузка, т | L | Е | D | Вес, кг |
|---|---|---|---|---|---|---|
| Z101486 | М-9Т-ОС | 9,3 | 270 | 140 | 25 | 3 |
| Z101487 | М-12Т-ОС | 12,5 | 270 | 140 | 28 | 3,8 |
| Z101488 | М-18Т-ОС | 18,5 | 270 | 140 | 32 | 5 |
| Z101489 | М-24Т-ОС | 24,0 | 270 | 140 | 36 | 6,5 |
| Z101490 | М-30Т-ОС | 30,5 | 270 | 140 | 40 | 8,1 |
| Z101491 | М-40Т-ОС | 40,0 | 300 | 180 | 45 | 11,8 |
| Z101492 | М-50Т-ОС | 50,0 | 300 | 200 | 50 | 15,2 |
| Z101493 | М-65Т-ОС | 65,0 | 350 | 200 | 55 | +20,5 |
| Z101494 | М-90Т-ОС | 90,0 | 450 | 250 | 70 | 42,4 |
| Z101495 | М-125Т-ОС | 125,0 | 450 | 260 | 80 | 57,1 |
