Цепочка KLA GrabiQ Класс стали 10 (200)
Круглозванная — ОАК
Термическая обработка
Закаленный и умеренный.
Заметка! Для цепи Класс стали 10 (200) максимальная рабочая температура составляет 200 ° С.
Обработка поверхности
Окрашены в синий цвет
маркировка
10G
Выполняет требования в:
ASTM A973 / A973M-07 (2012) EN 818 + 2: 2008
(нагрузка + 25% пониженный температурный диапазон)
Запас прочности 4: 1

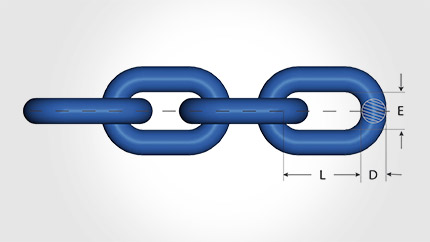

Все размеры предоставляются в мм.
| Арт. | Код | Длина м | Длина м / сумка | Рабочая нагрузка, т | Г ?? Г | L | Е | Вес, кг | MPF | Разрывное усилие кН |
|---|---|---|---|---|---|---|---|---|---|---|
| Z802300 | KLA-6-10 (200) | 1×200 | 1,5 | 6 | 18 | 8,5 | 0,872 | 36,8 | 58,9 | |
| Z802337 | KLA-7-10 (200) | 1×200 | 1,95 | 7 | 21 | 10,0 | 1,14 | 48 | 77 | |
| Z802301 | KLA-8-10 (200) | 1×200 | 2,6 | 8 | 24 | 11,0 | 1,45 | 63 | 102 | |
| Z802302 | KLA-10-10 (200) | 1×100 | 4,0 | 10 | 30 | 14,0 | 2,25 | 98 | 158 | |
| Z802303 | KLA-13-10 (200) | 1×100 | 6,8 | 13 | 39 | 17,7 | 3,76 | 166 | 268 | |
| Z802304 | KLA-16-10 (200) | 1×100 | 10,3 | 16 | 48 | 21,9 | 5,64 | 251 | 402 | |
| Z802305 | KLA-20-10 (200) | 1×50 | 16,0 | 20 | 60 | 27,0 | 9,4 | 393 | 630 | |
| Z802246 | ОАК 22-10 (200) | 1×50 | 20,0 | 22 | 66 | 29,0 | 11,9 | 491 | 785 | |
| Z802248 | KLA-26-10 (200) | 1×50 | 27,0 | 26 | 78 | 35,0 | 16,4 | 664 | 1062 | |
| Z802440 | АОК-32-10 (200) | 1×25 | 40,0 | 32 | 96 | 41,6 | 25,8 | +981 | 1610 | |
| — | ||||||||||
| Z801908 | KLA-6-10 | 1×25 | 0,842 | |||||||
| Z801914 | KLA-8-10 | 1×25 | 1,45 | |||||||
| Z801920 | АОК-10-10 | 1×25 | 2,25 | |||||||
| Z801926 | АОК-13-10 | 1×25 | 3,76 | |||||||
| Z801929 | АОК-16-10 | 1×25 | 5,64 | |||||||
| — | ||||||||||
| Z801907 | KLA-6-10 | L = | 0,842 | |||||||
| Z801913 | KLA-8-10 | L = | 1,45 | |||||||
| Z801919 | АОК-10-10 | L = | 2,25 | |||||||
| Z801925 | АОК-13-10 | L = | 3,76 | |||||||
| Z801928 | АОК-16-10 | L = | 5,64 | |||||||
| Z802143 | АОК-20-10 | L = | 9,4 | |||||||
| Z802169 | АОК-22-10 | L = | 11,9 | |||||||
| Z802251 | АОК-26-10 | L = | 16,4 | |||||||
| — | ||||||||||
| Z801910 | KLA-6-10 | 1 | 0,842 | |||||||
| Z801911 | KLA-6-10 | 3 | 2,526 | |||||||
| Z801912 | KLA-6-10 | 5 | 4,21 | |||||||
| Z801916 | KLA-8-10 | 1 | 1,44 | |||||||
| Z801917 | KLA-8-10 | 3 | 4,32 | |||||||
| Z801918 | KLA-8-10 | 5 | 7,22 | |||||||
| Z801922 | АОК-10-10 | 1 | 2,25 | |||||||
| Z801923 | АОК-10-10 | 3 | 6,75 | |||||||
| Z801924 | АОК-10-10 | 5 | 11,25 |
