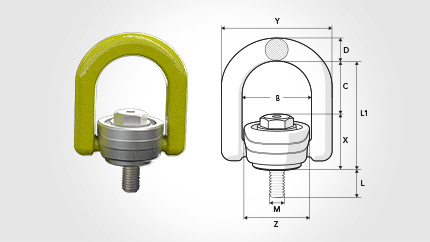

Поворачиваемая рым-петля (поворотная) RLP — метрические размеры резьбы
RLP имеет разборное D-образное кольцо, позволяющее устанавливать круглую стропу, Звено или крюк непосредственно на точку подъема. Разборка RLP — это легкий поворот D-образного кольца, инструменты не требуются.
RLP с длинным болтом (ы) поставляется с гайкой и шайбой. Вес рассчитывается по стандартной болт (ы) Длина.
Болт, гайка и шайба в соответствии с: ISO 898-1 Класс 10.9
Ссылка на Предел рабочей нагрузки
Ссылка на Инструкция пользователя
Запас прочности 4: 1
| Арт. | Код | В | С | D | L | L2 | L1 | M | Икс | Y | Z | Вес, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Z101708 | RLP-M8 x 1,25 | 42 | 35 | 12 | 16 | 62 | 8 | 27 | 64 | Г ?? 40 | 0,308 | |
| Z101710 | RLP-M10 x 1,5 | 42 | 35 | 12 | 16 | 62 | 10 | 27 | 64 | Г ?? 40 | 0,312 | |
| Z101712 | RLP-M12 x 1,75 | 57 | 46 | 19 | 25 | 88 | 12 | 42 | 91 | Г ?? 54 | 0,974 | |
| Z101716 | RLP-M16 x 2 | 57 | 46 | 19 | 25 | 88 | 16 | 42 | 91 | Г ?? 54 | 0,997 | |
| Z101720 | RLP-M20 x 2,5 | 83 | 55 | 28 | 36 | 110 | 20 | 55 | 133 | Г ?? 80 | 2,851 | |
| Z101724 | RLP-M24 x 3 | 83 | 55 | 28 | 36 | 110 | 24 | 55 | 133 | Г ?? 80 | 2,898 | |
| Z101730 | RLP-M30 x 3,5 | 114 | 70 | 34 | 58 | 148 | 30 | 78 | 182 | Г ?? 111 | 7,064 | |
| Z101736 | RLP-M36 x 4 | 114 | 70 | 34 | 58 | 148 | 36 | 78 | 182 | Г ?? 111 | 7,234 | |
| Z101742 | RLP-M42 x 4,5 | 149 | 91 | 40,4 | 81 | 190 | 42 | 99 | 229 | Г ?? 142 | 14,256 | |
| Z101748 | RLP-M48 x 5 | 149 | 91 | 40,4 | 81 | 190 | 48 | 99 | 229 | Г ?? 142 | 14,55 | |
| — | ||||||||||||
| Z1017080L | RLP-M8 x 1,25 фунтов | 42 | 35 | 12 | 101 | 62 | 8 | 27 | 64 | Г ?? 40 | 0,348 | |
| Z1017100L | RLP-M10 x 1,5 фунта | 42 | 35 | 12 | 101 | 62 | 10 | 27 | 64 | Г ?? 40 | 0,442 | |
| Z1017120L | RLP-M12 x 1,75 фунтов | 57 | 46 | 19 | 120 | 88 | 12 | 42 | 91 | Г ?? 54 | 1,082 | |
| Z1017160L | RLP-M16 x 2 LB | 57 | 46 | 19 | 160 | 88 | 16 | 42 | 91 | Г ?? 54 | 1,262 | |
| Z1017200L | RLP-M20 x 2,5 фунта | 83 | 55 | 28 | 200 | 110 | 20 | 55 | 133 | Г ?? 80 | 3,49 | |
| Z1017240L | RLP-M24 x 3 фунта | 83 | 55 | 28 | 240 | 110 | 24 | 55 | 133 | Г ?? 80 | 3,786 | |
| Z1017300L | RLP-M30 x 3,5 фунта | 114 | 70 | 34 | 300 | 148 | 30 | 78 | 182 | Г ?? 111 | 8,739 | |
| Z1017360L | RLP-M36 x 4 фунта | 114 | 70 | 34 | 300 | 148 | 36 | 78 | 182 | Г ?? 111 | 9,702 | |
| Z1017420L | RLP-M42 x 4,5 фунта | 149 | 91 | 40,4 | 301 | 190 | 42 | 99 | 229 | Г ?? 142 | 17,517 | |
| Z1017480L | RLP-M48 x 5 фунтов | 149 | 91 | 40,4 | 301 | 190 | 48 | 99 | 229 | Г ?? 142 | 18,937 |
