Децентрированный рым DLP - метрические размеры резьбы

Децентрированный рым DLP — метрические размеры резьбы от Gunnebo

Децентрированный рым DLP — метрические размеры резьбы

DLP идеально подходит для узких пространств, таких как углы или положение краев, поскольку корпус имеет компактную конструкцию.

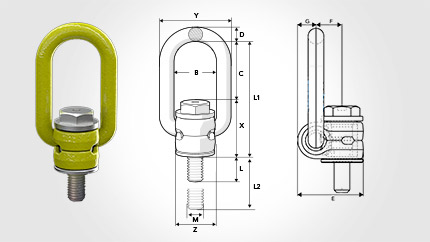

Арт. Код В С D Е F г L L2 L1 M Икс Y Z Вес, кг
Z102208 DLP-M8 x 1,25 35 48 10 39 14 10 13 78 8 30 55 26 0,3
Z102210 DLP-M10 x 1,5 35 48 10 39 14 10 13 78 10 30 55 26 0,3
Z102212 DLP-M12 x 1,75 35 48 12 51 20 14 23 91 12 44 59 32 0,5
Z102216 DLP-M16 x 2 35 48 12 51 20 14 23 91 16 44 59 32 0,5
Z102220 DLP-M20 x 2,5 54 88 18 71 28 18 34 145 20 58 90 48 1,6
Z102224 DLP-M24 x 3 54 88 18 71 28 18 34 145 24 58 90 48 1,7
Z102230 DLP-M30 x 3,5 82 94 26 104 39 27 53 182 30 88 122 75 5
Z102236 DLP-M36 x 4 82 94 26 104 39 27 53 182 36 88 122 75 5,2
Z102242 DLP-M42 x 4,5 100 103 36 136 54 34 73 216 42 113 156 110 11,6
Z102248 DLP-M48 x 5 100 103 36 136 54 34 73 216 48 113 156 110 11,9
—
Z1022080L DLP-M8 x 1,25 фунта 35 48 10 39 14 10 97,5 78 8 30 55 26 0,31
Z1022100L DLP-M10 x 1,5 фунта 35 48 10 39 14 10 97,5 78 10 30 55 26 0,34
Z1022120L DLP-M12 x 1,75 фунтов 35 48 12 51 20 14 118 91 12 44 59 32 0,62
Z1022160L DLP-M16 x 2 фунта 35 48 12 51 20 14 158 91 16 44 59 32 0.8
Z1022200L DLP-M20 x 2,5 фунта 54 88 18 71 28 18 198 145 20 58 90 48 2,15
Z1022240L DLP-M24 x 3 фунта 54 88 18 71 28 18 238 145 24 58 90 48 2,59
Z1022300L DLP-M30 x 3,5 фунта 82 94 26 104 39 27 295 182 30 88 122 75 6,71
Z1022360L DLP-M36 x 4 фунта 82 94 26 104 39 27 295 182 36 88 122 75 7,68
Z1022420L DLP-M42 x 4,5 фунта 100 103 36 136 54 34 293 216 42 113 156 110 14,67
Z1022480L DLP-M48 x 5 фунтов 100 103 36 136 54 34 293 216 48 113 156 110 16,14

Децентрированный рым DLP - метрические размеры резьбы в России со склада и под заказ
